Tourelle 40 CTC (Première partie)

Cette première partie a été récemment retravaillée. Il s’agissait d’effectuer des corrections sur les éléments historiques des designs, mais aussi de quelques corrections dans les éléments fictifs et spéculatifs. Les textes qui accompagnent la proposition de tourelles ont eux aussi été corrigés en conséquence. Le tout dans un fichier retravaillé en vue de faciliter la construction de mes tourelles afin de produire les suivantes plus facilement.

Comme j’ai plusieurs projets de designs de véhicule utilisant cette gamme de tourelles, je me suis lancé dans une série de dessin. Cette gamme de tourelles souvent connues sous le nom T40 a connu de nombreuses itérations depuis 10/15 ans. Si la constante est l’usage du canon 40 mm à munition télescopés, il est existé autant de versions de la tourelle, qu’il existe d’utilisateurs. Mon exploration de la T40 se fera en plusieurs fois, car je n’ai pas assez de référence pour dessiner toutes les versions que je voulais, notamment celle équipant l’ERBC Jaguar.

J’ai décidé de préparer une série de tourelles T40, car j’ai plusieurs designs de véhicule dans ma « To Do List » qui vont utiliser cette tourelle. Certains de ces véhicules sont inspirés de véhicules réels tels que le démonstrateur « AMX-10RCR T40 », d’autre sont inspirés d’idée réelle est misent en application dans mes projets uchroniques, par exemple le « Leclerc T40 ». Il y aura surement d’autres variations de « véhicules T40 » plus tard, car ce ne sont pas les idées qui manquent.

Les variantes de tourelles T40 présentées plus loin se veulent plausibles, mais ne sont pas totalement réalistes. Il faut comprendre qu’en dehors du canon CTC 40mm les tourelles T40 varient tant dans leurs formes que dans les capteurs et équipements. Dans ses brochures, Nexter distingue simplement les variantes « téléopérées » et « 2 hommes ». Il est possible de monter des tourelleaux de 7,62 mm 12,7 mm, des lance-missiles, des systèmes d’autodéfenses et des optroniques de toutes sortes. Ainsi en dehors des caractéristiques du canon et quelques autres éléments difficiles d’être précis, y compris dans les dimensions et le poids. Même les tourelleaux sont approximatifs, pour le même genre de raisons : pas de dimensions précises, nombreuses variantes et modèles, pas de blueprint disponible pour référence…

J’ai donc itéré autour de vraies variantes des tourelles T40 développées ou envisagées pour accoucher de mes propres versions.

Généralité

Le développement du canon à tir rapide CTC a été entrepris en 1994 par le consortium CTA International (Nexter et BAe Systems) dans le cadre du système d’arme CTAS (Cased Telescoped Armament System) comprenant un chargement automatique, la motorisation de pointage et des calculateurs d’asservissement.

La munition de 40 mm a été qualifiée entre 2013 et 2016 et les premières tourelles ont été livrées en 2018. On le retrouve sur l’EBRC Jaguar français et sur l’IFV Ajax britannique. Plus récemment Nexter a présenté une évolution du VBCI appelé VBCI 2 ainsi que le VBCI Philoctète utilisant une version allégée de la tourelle « T40 ». Bien avant ça, d’autres projets avaient été envisagés avec cette tourelle, ainsi les années 2010 virent courir la rumeur d’un « Leclerc T40 », jamais construit, pas même un démonstrateur. À l’inverse, démonstrateur avec un « AMX-10RCR T40 » qui n’avait pas vocation à faire la démonstration du véhicule, mais à tester la future tourelle de l’EBRC Jaguar en condition réelle. Au Royaume-Uni, avant l’IFV Ajax, le 40 CTC fut aussi envisagé pour le programme de mise à niveau du MCV-80 Warrior (Tourelle MTIP2).

Les tourelles Nexter T40 existent aussi bien en version téléopérée qu’en version opérée par deux hommes. Il y a aussi autant de formes que de projet, mais aussi un grand nombre de capteurs et de systèmes de défense intégrables à la tourelle, faisant évoluer tant son apparence que ses capacités. En plus des options optroniques, la T40 peut différentes types de fumigènes et des leurres (systèmes GALIX), des missiles antichars, mais aussi un tourelleau 7.62 ou 12,7 mm. En termes de protection, la T40 de base est au niveau STANAG 2 (coque en aluminium et protection contre les éclats), mais avec les divers modules elle peut théoriquement augmenter jusqu’au niveau STANAG 5. Les différents épiscopes et périscopes ont traitement les protégeant des lasers.

Le canon 40 CTC est un monotube à culasses rotatives pouvant tirer 200 coups minutes avec une portée effective de plus de 2500 m. Les munitions vont de l’obus antichar à l’obus antipersonnel en passant par l’antiaérien.

Caractéristiques du canon 40 CTC

• Cadence de tir : 200 coups par minutes ou 80 coups par minutes en mode « Haute précision »
• Munitions : 40 × 255 mm
• Mode d’action : culasse rotative
• Masse du canon : 340 kg
• Longueur du canon : 2,8 m (70 calibres)
• Portée effective : 2500 m
• Portée maximale : 5800 m
• Munitions :
• OFLT (Obus FLèche Traceur) : un obus-flèche en alliage de tungstène, il est capable de perforer à 1 500 m 140 mm d’acier à blindage.
• PPM CHR (Projectile Perforant Multiple Chronométrique) : un obus antiaérien à fusée programmable, préfragmenté, il détone à proximité de sa cible en projetant 200 billes de tungstène.
• BOAT (Boulet Ogivé Acier Traceur): un boulet perforant de 980 g ayant une vitesse initiale de 1 000 m/s. Il représente une alternative moins coûteuse à l’obus-flèche contre les blindés légers.
• OET CHR (Obus Explosif Traceur Chronométrique) : un obus explosif à fragmentation possédant une fusée multimode programmable pour fonctionner en proximétrie, à l’impact, ou avec un retard permettant la pénétration de l’obus avant son explosion.
• OET (Obus Explosif Traceur) : un obus explosif à fragmentation détonant à l’impact.

Caractéristiques T40 téléopérées

• Alimentation : 60 coups
• Effort de recul : 13 tonnes
• Vitesse de rotation : 60° par secondes
• Débattement en site : -10°/+45°
• Débattement en gisement : 360°
• Masse : 2900 kg en ordre de marche
• Longueur : 4,93 m (avec tube)
• Hauteur : 1,23 (avec tourelleau)
• Largeur : 1,74 m (sans pods)

Caractéristiques T40 2 hommes

• Alimentation : 60 coups
• Effort de recul : 13 tonnes
• Vitesse de rotation : 60° par secondes
• Débattement en site : -10°/+45°
• Débattement en gisement : 360°
• Masse : 3800 kg en ordre de marche
• Longueur : 5,75 m (avec tube)
• Hauteur : 1,50 (avec tourelleau)
• Largeur : 3 m (avec pods)

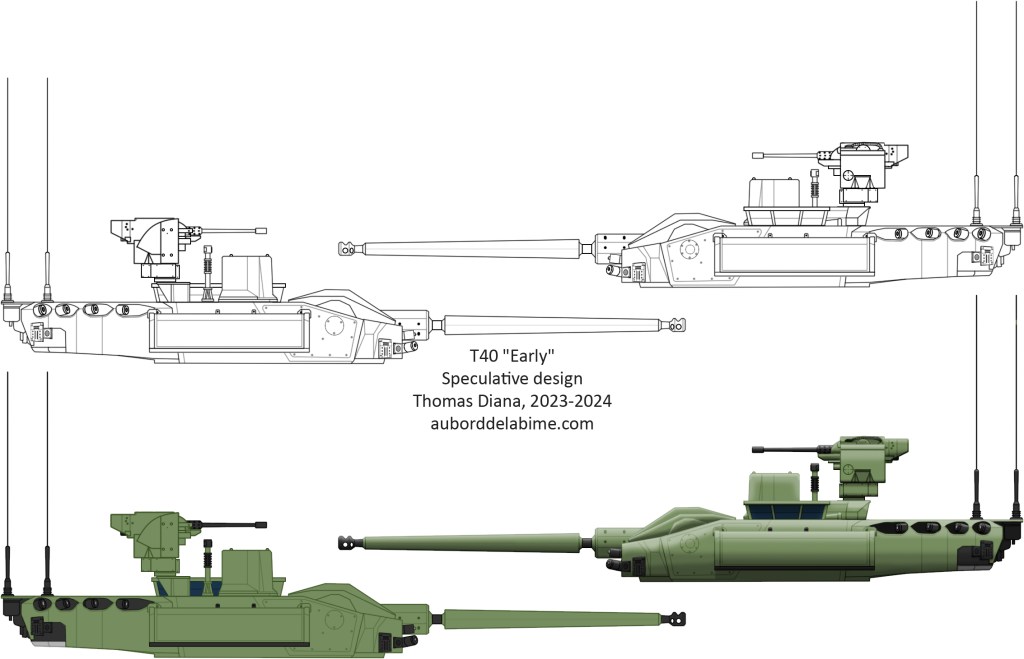

T40 « Early »

Une extrapolation personnelle à mi-chemin entre la T40 envisagée pour le « Leclerc T40 » et le premier démonstrateur testé sur un « AMX-10RCR T40 ». La tourelle est une « 2 hommes » qui abrite le chef de char et le tireur. Cette version intègre :

• Un viseur tireur Sagem HL 120 qui intègre un télémètre laser et une caméra thermique Iris sur lequel le commandant de char peut prendre la main.
• Un tourelleau téléopéré armé d’une mitrailleuse 12,7 mm
• Douze fumigènes (Système GALIX)
• Une suite KBCM comptant quatre blocs de détection d’alerte laser et UV
• Deux pods lance-missiles antichar pouvant tirer des HOT3 ou des Spike
• Un mat anémométrique

T40 M

Il s’agit de la version de démonstration qui fut présentée par Nexter sur un châssis AMX-10RCR. Comme la version « Early », cette version abrite le chef de char et le tireur. Le tourelleau est en 7,62 mm et l’autoprotection est assurée par le KBCM couplé au système GALIX. Cette version intègre :

• Un viseur (non identifié pour le moment) qui intègre un télémètre laser et une caméra thermique Iris
• Un tourelleau téléopéré armé d’une mitrailleuse AANF1 de 7,62 mm
• Douze fumigènes (Système GALIX)
• Une suite KBCM comptant trois blocs de brouilleurs et quatre blocs de détection d’alerte laser et UV
• Deux pods lance-missiles antichar MMP Akeron
• Un mat anémométrique
• Un détecteur acoustique de tir

T40 « T »

Cette version, téléopérée, est un compromis entre la tourelle présentée sur le VBCI 2 et celle équipant le VBCI Philoctète. Ces deux versions présentées par Nexter ne semblaient emporter que huit fumigènes et les détecteurs acoustiques et lasers n’étaient pas visibles. Ma version reprend donc la disposition à cinq détecteurs ainsi que les fumigènes sur la face avant de la tourelle. Cette version intègre :

• Un viseur (non identifié pour le moment) offrant une vision 360° jour/nuit stabilisés sur deux axes et incluant un télémètre laser
• Un tourelleau téléopéré armé d’une mitrailleuse 12,7 mm
• Douze fumigènes (Système GALIX)
• Une suite KBCM comptant quatre blocs de détection d’alerte laser et UV
• Deux pods lance-missiles antichar MMP Akeron
• Un mat anémométrique
• Un détecteur acoustique de tir

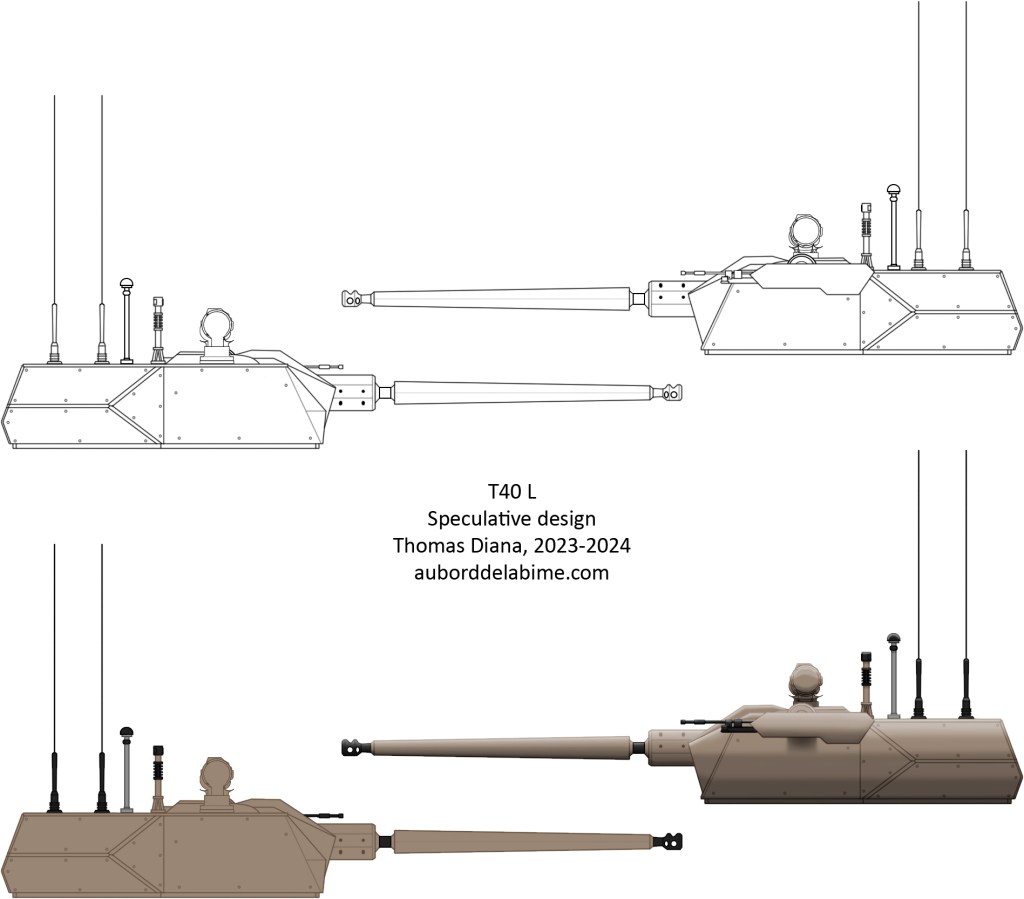

T40 L

Le CRAB (Combat Reconnaissance Armoured Buggy) de Panhard (intégré au groupe Arquus depuis) présenté lors de l’édition 2012 d’Eurosatory était équipé d’une tourelle CPWS de 25 mm. D’après un article paru dans le magazine RAIDS en 2019 (HS n° 73) une version avec un canon 40 CTC aurait été envisagée. Presque aussi bien armée que le futur EBRC Jaguar tout en étant plus légère, l’idée gênante du CRAB T40 fut écartée (mais j’y reviendrai bientôt).

J’ai donc décidé d’itérer autour de l’idée d’une version light (L) et téléopéré de la tourelle T40. Avec un seul pod de deux missiles AKERON, elle perd en puissance de feux. De plus le tourelleau est aussi abandonné et remplacé par une AANF1 dont l’azimut et le gisement sont couplés au canon de 40 mm, comme un ersatz de mitrailleuse coaxiale. La protection du CRAB étant la vitesse, les systèmes d’autoprotection sont aussi éliminés de l’équation. Le chef de véhicule dispose de viseur panoramique moyen porté VIGEO produit par Safran offrant une vision 360° jour/nuit stabilisés sur deux axes et incluant un télémètre laser. Le viseur du tireur est un MINEO produit par Safran, intégré à gauche du canon principal. Toute la partie gauche la tourelle est occupée par le compartiment des munitions de 40 mm, le viseur tireur, la mitrailleuse 7.62 et ses munitions. La partie droite de la tourelle abrite un lanceur de missiles antichars montés en oblique dans le caisson.

• Un viseur chef de char Safran VIGEO offrant une vision 360° jour/nuit stabilisés sur deux axes et incluant un télémètre laser
• Un viseur du tireur Safran MINEO offrant une vision jour/nuit stabilisée et un télémètre laser
• Une mitrailleuse coaxiale AANF1 de 7,62 mm
• Un pod lance-missiles antichar MMP Akeron
• Un mat anémométrique
• Un détecteur acoustique de tir
